Toplu konut projesi dwg

Toplu konut projesi yakın plan görünüşü - 1

Toplu konut projesi yakın plan görünüşü – 1

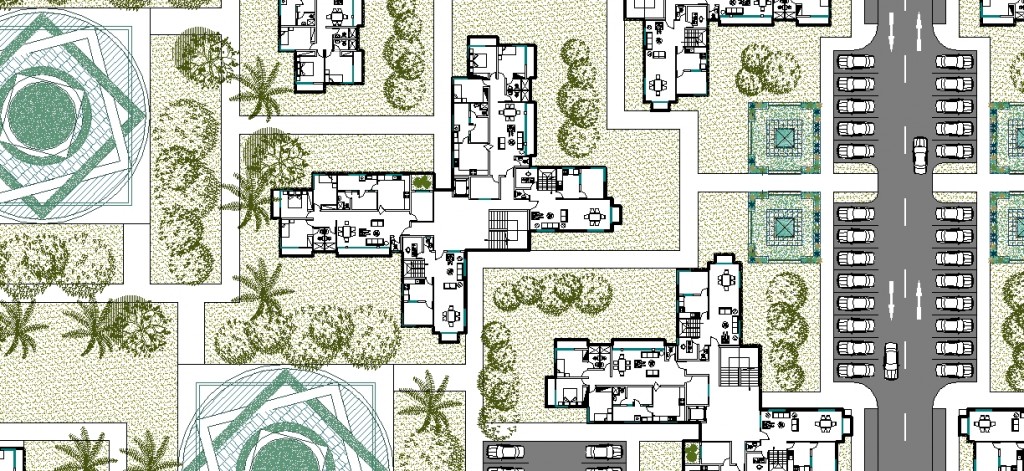

Toplu konut projesi yakın plan görünüşü - 2

Toplu konut projesi yakın plan görünüşü – 2

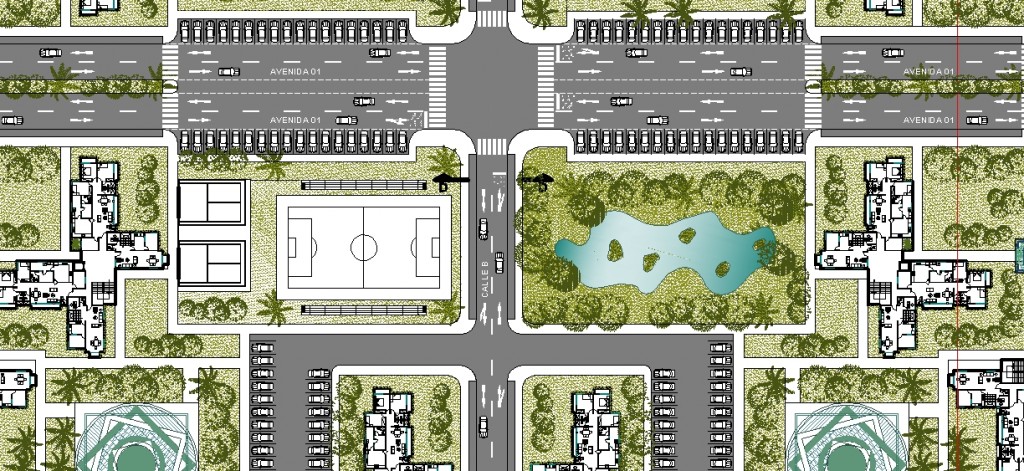

Toplu konut projesi yakın plan görünüşü - 3

Toplu konut projesi yakın plan görünüşü – 3

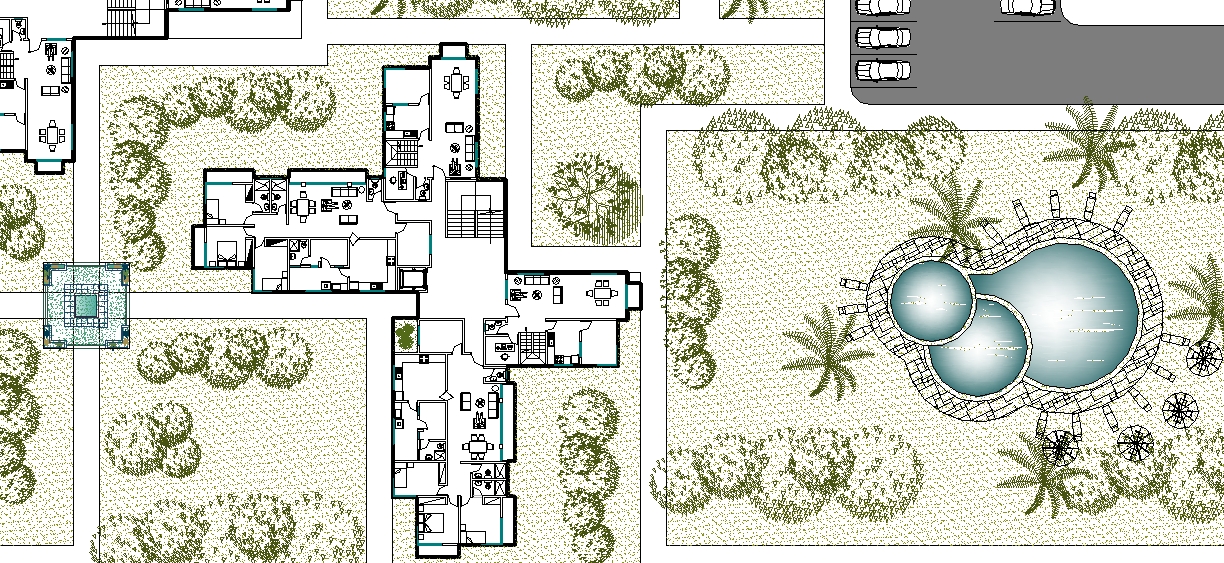

Toplu konut projesi yakın plan görünüşü - 4

Toplu konut projesi yakın plan görünüşü – 4

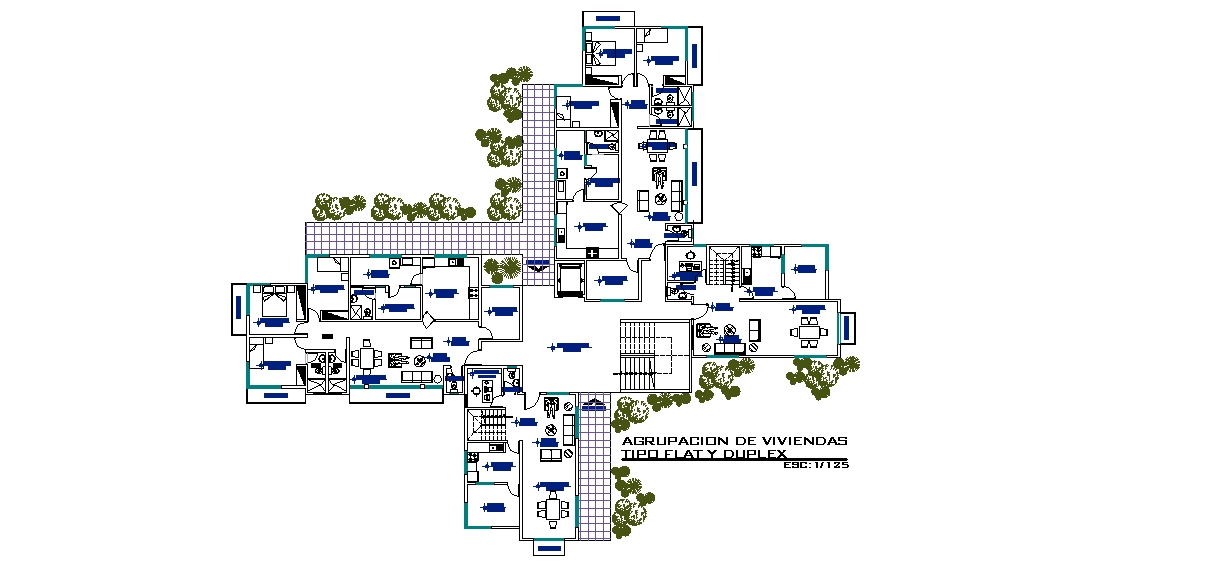

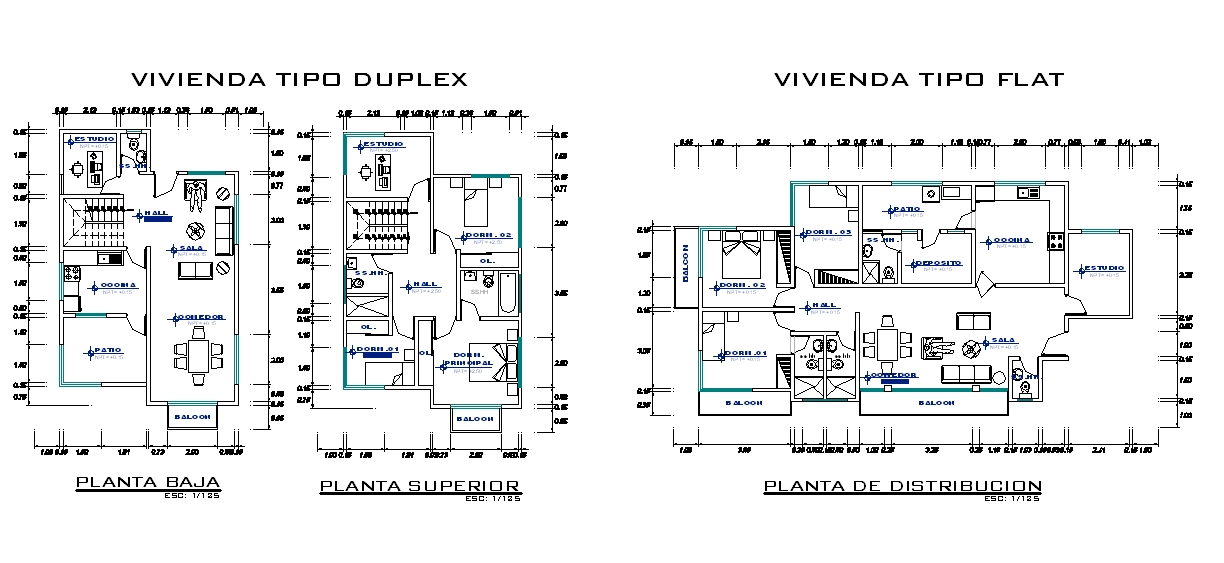

Toplu konut projesi dublex ve tek katlı müstakil ev planları

Toplu konut projesi dublex ve tek katlı müstakil ev planları

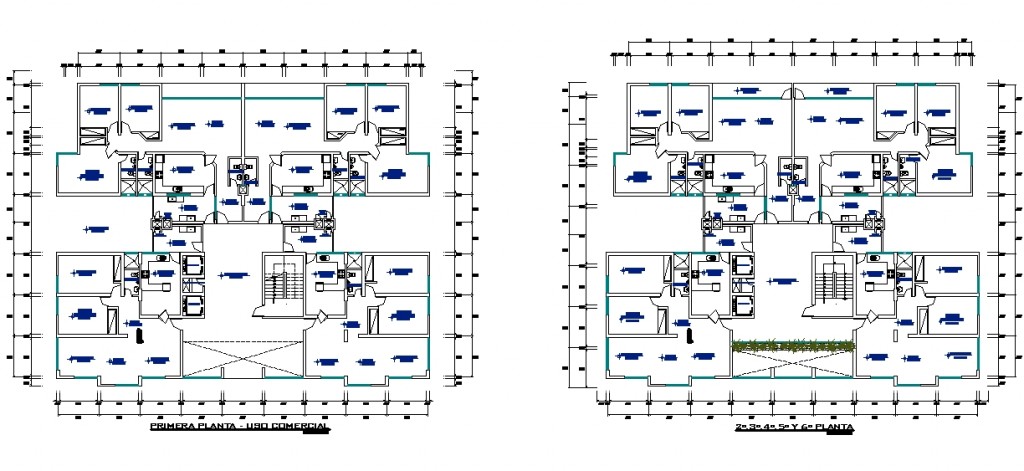

Toplu konut kat planı

Toplu konut kat planı

Toplu konut kat planı

Toplu konut kat planı

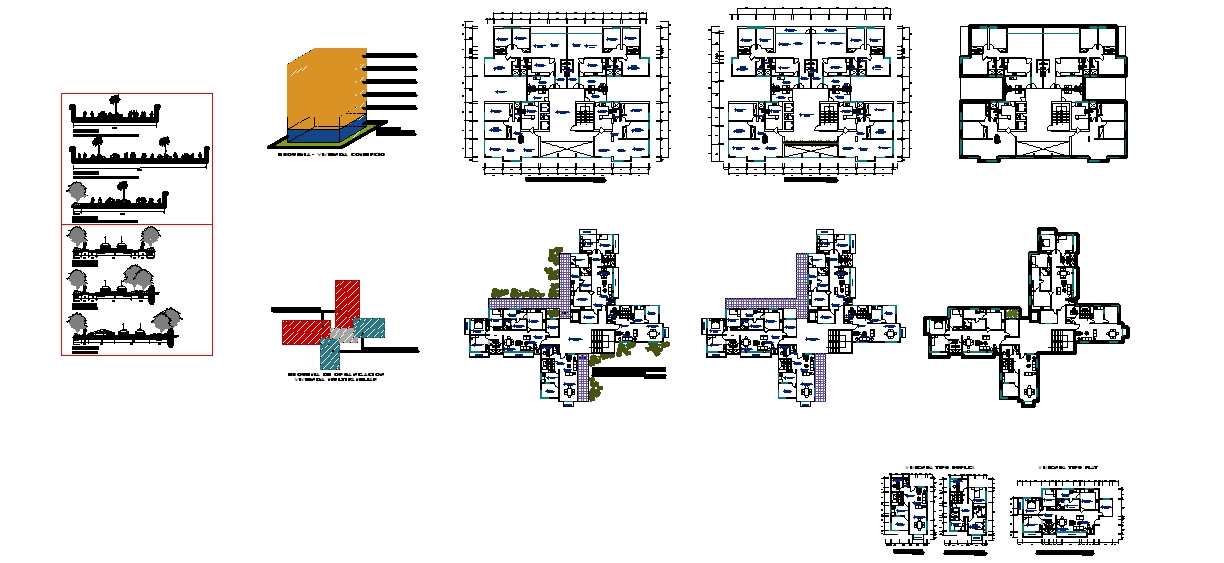

Yapılara ait kat planları ve fonksiyon şemaları

Yapılara ait kat planları ve fonksiyon şemaları

Autocad Dwg Proje / Çizim Adı : Toplu konut projesi dwg

Dwg Açıklaması : 6 parsel ve yaklaşık 300,000 m2 bir alana yayılmış toplu konut projesi çizimidir. Arazinin tamamı veya proje ihtiyaç ve ebadına göre arazi içindeki parsallerin bir kısmı ayrı ayrı kullanılabilir. Tüm arazideki yeşil alanlar, yaya ve araç yolları taramaları ve renklendirmeli vaziyet planı çizimi içinde detaylıca yapılmıştır. Projede kullanılan müstakil villa ve toplu konutların planları ayrıca dosya içinde mevcuttur. Arazideki araç ve yaya yollarını ifade eden 6 adet kısmı kesit çizimi yapılmış, yapı ve binalara ait herhangi bir kesit veya cephe görünüş çizimi bulunmamaktadır.

Proje İçerik Dili : İspanyolca

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Tefriş elemanları çizimleri var

Kat Planı Sayısı : Tüm konutların kat planı çizimleri

Kesit Sayısı : Kesit çizimi yok

Cephe Görünüş Sayısı : Cephe çizimi yok

Vaziyet Planı Çizimi : Vaziyet planı çizimi var

Detay Çizimi : Detay çizimi yok

dwgindir

İndirme linkini görebilmek için lütfen üye olun veya giriş yapın.
