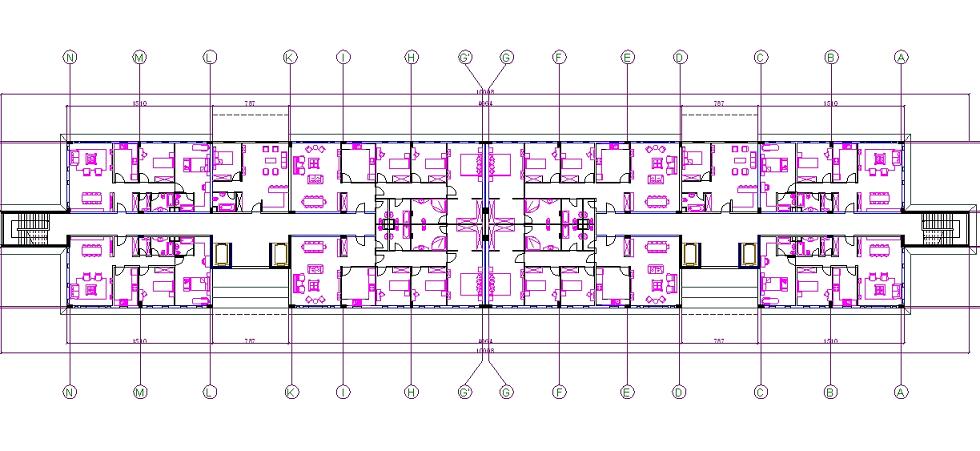

Mimari toplu konut projesi planı

Plan çizimi yakından görünüş

Plan çizimi yakından görünüş

Autocad Dwg Proje / Çizim Adı : Mimari toplu konut projesi planı

Dwg Açıklaması : Toplu konut projesi simetrik iki bloktan oluşmaktadır.Bloklarda arkadan ve önden ikişer giriş bulunmaktadır.Bodrum katta sığınak,jeneratör odası,su deposu,mekanik oda ve depolar,zemin katta 2 şer adet 2+1 ve 2 şer adet 3+1 daire bulunmaktadır.Dairelerin hepsinde ebeveyn yatak odaları banyoludur. 1. ve 6. katları kapsayan kat planında ise 2 şer adet 2+1, 2 şer adet 3+1 ve 1 adet 1+1 daire bulunmaktadır.

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmamıştır

Tefriş elemanları : Tefriş elemanları çizimleri var

Kat Planı Sayısı : 3 Kat plan çizimi ve ilave olarak zemin kat planının yakın çevresi ile beraber çizimi var

Kesit Sayısı : Kesit çizimi yok

Cephe Görünüş Sayısı : Cephe çizimi yok

Vaziyet Planı Çizimi : Vaziyet planı çizimi yok

Detay Çizimi : Detay çizimi yok
