Her katında 2+1 dairesi olan mimari konut projesi

her-katinda-2-1-dairesi-olan-mimari-konut-projesi-dwgindir-2

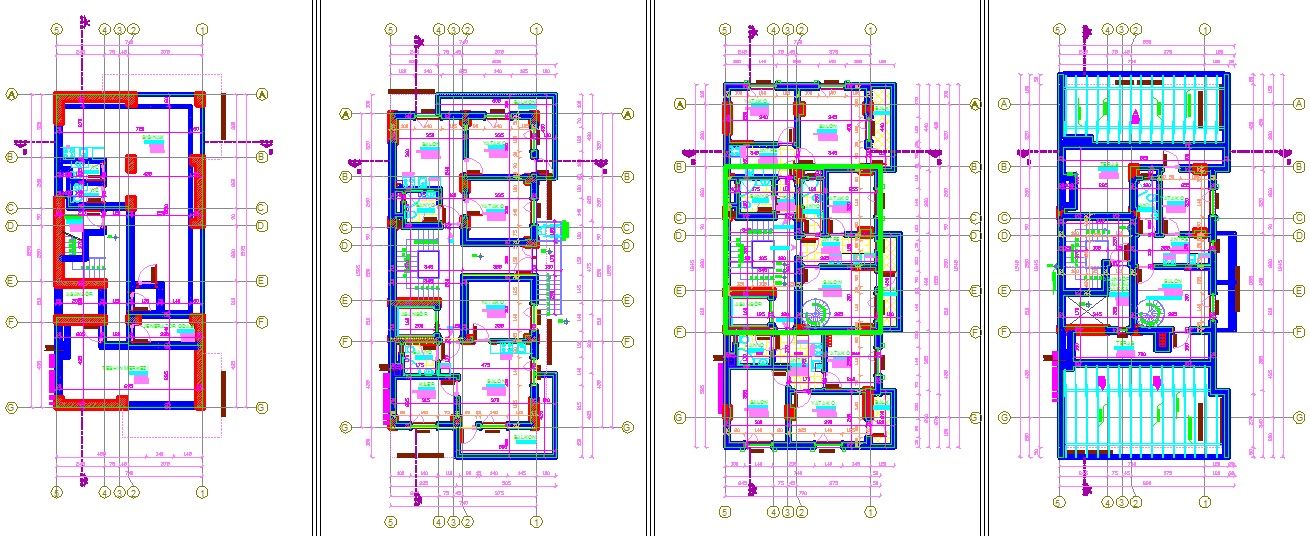

Kat planları yakından görünüş

her-katinda-2-1-dairesi-olan-mimari-konut-projesi-dwgindir-3

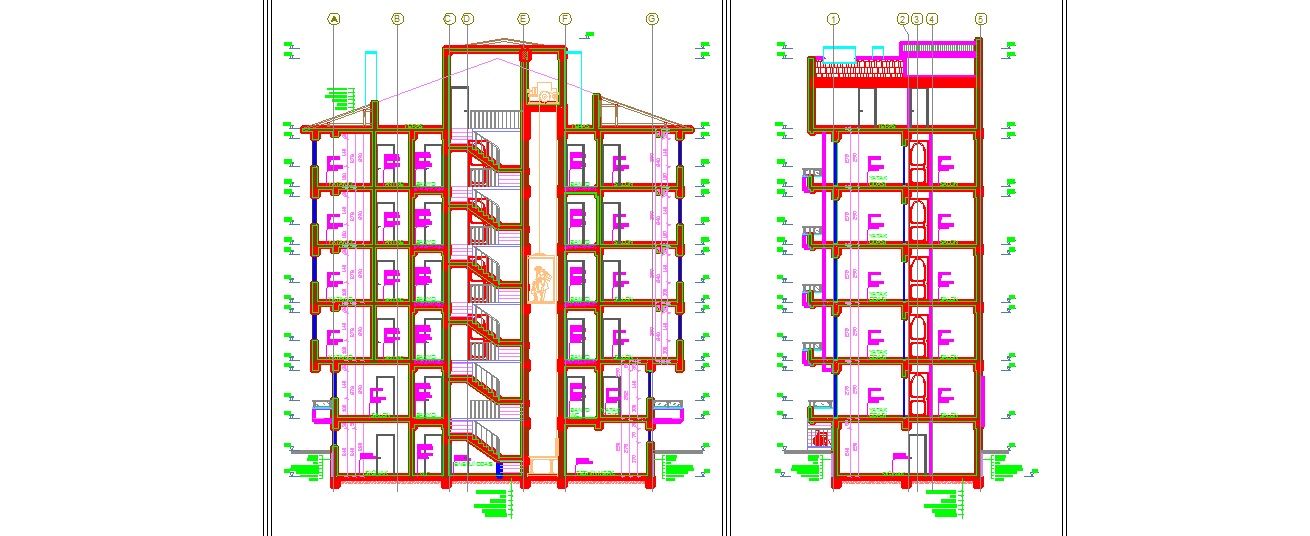

Kesit çizimi yakından görünüş

her-katinda-2-1-dairesi-olan-mimari-konut-projesi-dwgindir-4

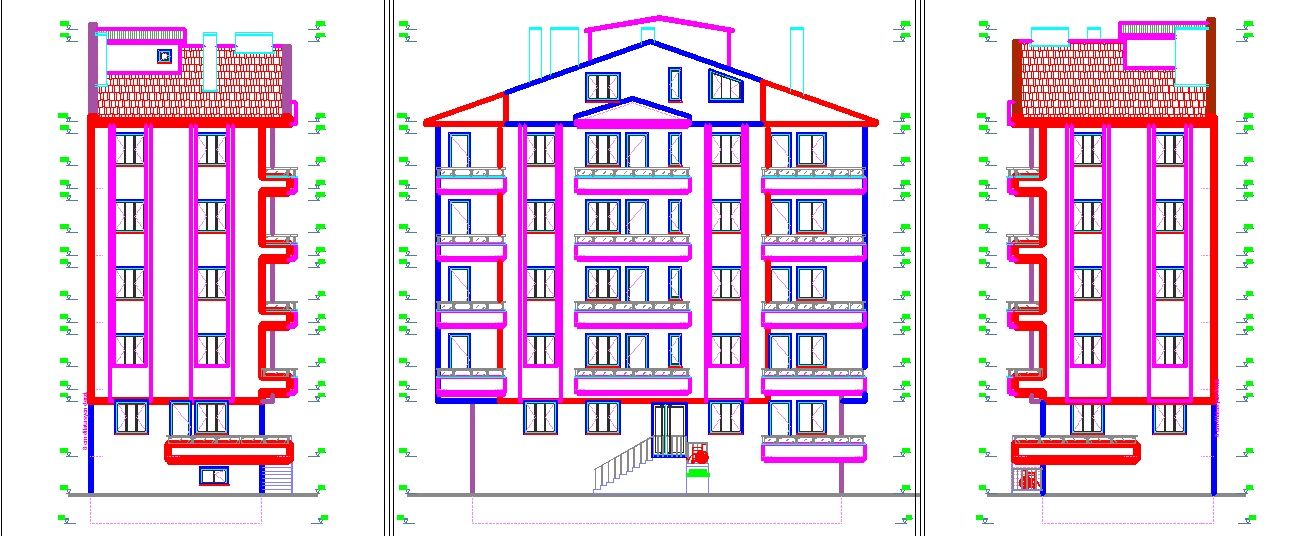

Cephe çizimi yakından görünüş

Autocad Dwg Proje / Çizim Adı : Her katında 2+1 dairesi olan mimari konut projesi

Dwg Açıklaması : Proje her katında 2’şer adet 2+1 daireye sahip,bodrum+zemin+3 adet normal kat planından oluşmaktadır.Son normal kat planında daire sayısı 3’e çıkmaktadır.Bu kattaki dairelerden biri 1+1 diğeri 2+1 ve diğer 3’üncü daire 3+1 çatı dubleks dairesidir.

Projede çizgi kalınlıkları kullanılmış,ıslak hacimlerin zemin taramaları ve tefrişlendirmeleri yapılmış,duvar ve sıva kalınlıkları,iç ve dış ölçüler,yükseklik kot ölçüleri,pencere ve kapı ölçüleri gösterilmiş,kolon aksları,mekan isimleri ve metrekareleri verilmiş,odaların zemin, tavan ve duvar malzemeleri yazılmıştır.

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmamıştır

Tefriş elemanları : Islak hacimlerin tefriş elemanları çizimleri var

Kat Planı Sayısı : 4 Kat plan çizimi,1 çatı görünüş plan çizimi var

Kesit Sayısı : 2 Kesit çizimi var

Cephe Görünüş Sayısı : 3 Cephe çizimi var

Vaziyet Planı Çizimi : Vaziyet planı çizimi yok

Detay Çizimi : Temelden çatıya sistem kesit detayı,çatı detayı,duvar detayı,döşeme detayı var
