Tarihi yapıda düğün sarayı projesi

tarihi-yapida-dugun-sarayi-projesi-dwgindir-2

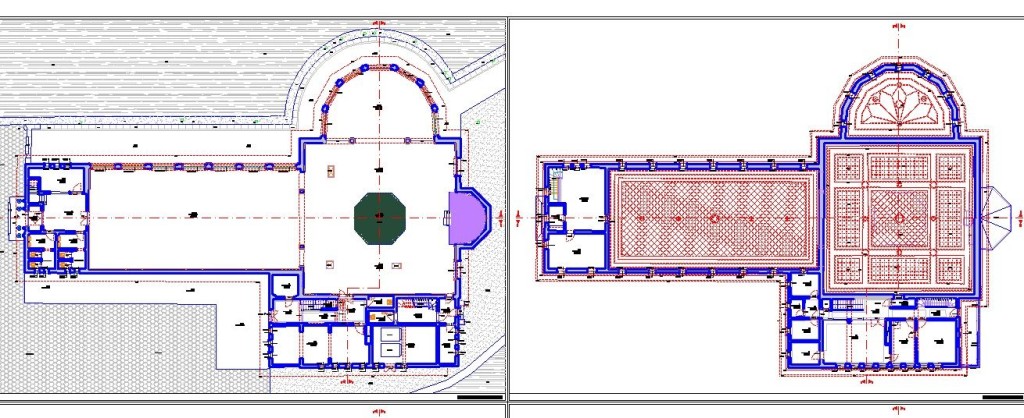

Kat planları yakından görünüş

tarihi-yapida-dugun-sarayi-projesi-dwgindir-3

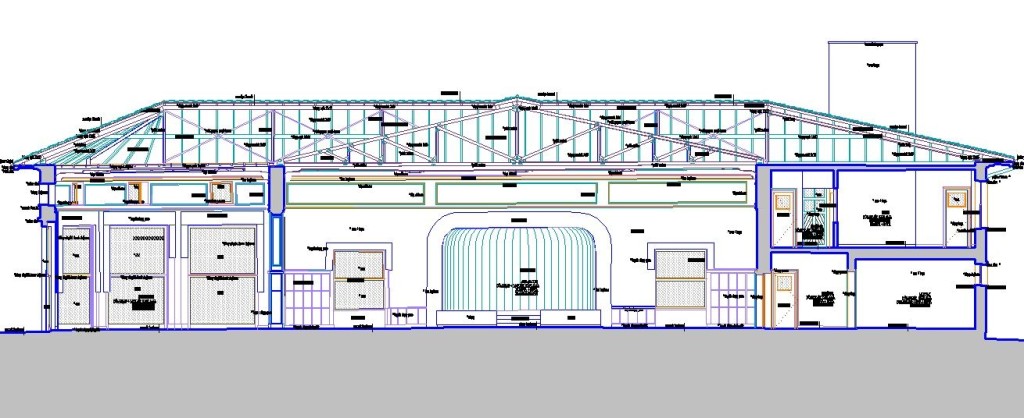

Kesit çizimi yakından görünüş

tarihi-yapida-dugun-sarayi-projesi-dwgindir-4

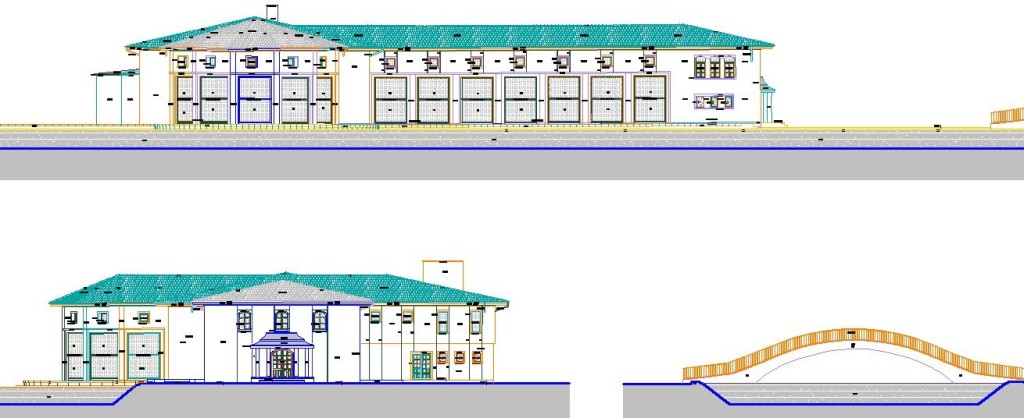

Cephe çizimleri yakından görünüş

Autocad Dwg Proje / Çizim Adı : Tarihi yapıda düğün sarayı projesi

Dwg Açıklaması : Düğün sarayı, bir gölet ortasındaki ada üzerine inşa edilmiş tarihi bir düğün sarayı yapısının projesidir. Yapıya ulaşım ana karadan 4 metre uzunluğundaki yaya köprüsü ile sağlanmaktadır.

2 kattan oluşan düğün sarayı projesinin zemin katında küçük salon ve ana salon olmak üzere 2 farklı kısım bulunmaktadır. Planlara ilave olarak projede asma tavan planları da verilmiştir.

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Tefriş elemanları çizimleri yok

Kat Planı Sayısı : 2 Kat plan çizimi,2 kat tavan planı ve çatı planı görünüş çizimi var

Kesit Sayısı : 4 Kesit çizimi var

Cephe Görünüş Sayısı : 4 Cephe çizimi var

Vaziyet Planı Çizimi : 1 Vaziyet planı çizimi var

Detay Çizimi : Kapı ve pencere detayları,alçı ve süsleme detayları var
