Güzel sanatlar lisesi yapı projesi

guzel-sanatlar-lisesi-yapi-projesi-dwgindir-2

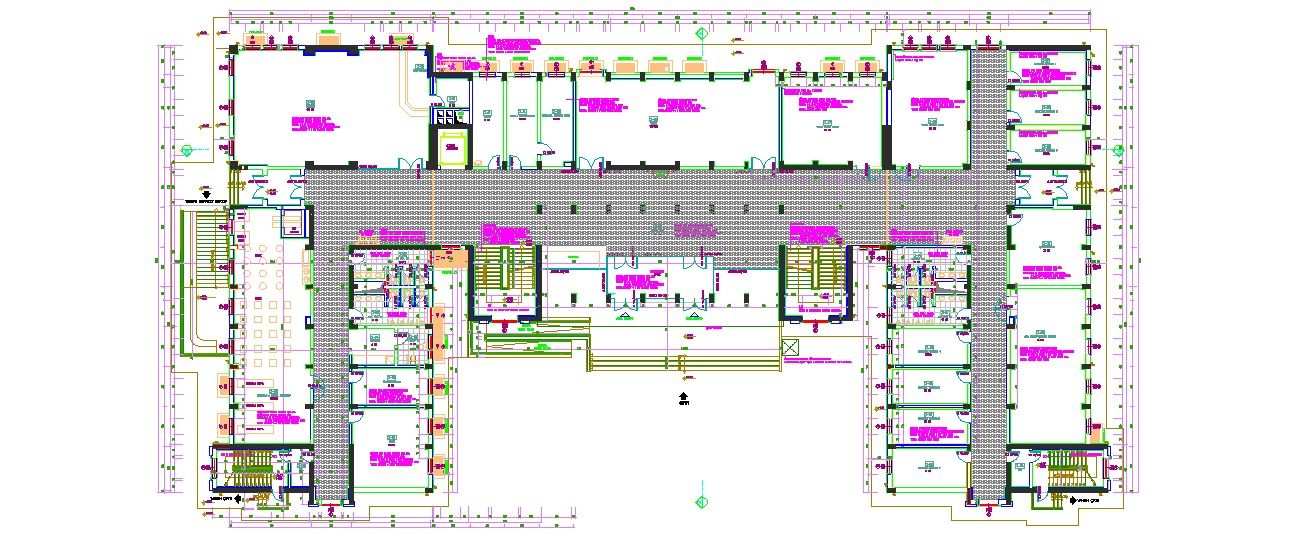

Kat planı yakından görünüş

guzel-sanatlar-lisesi-yapi-projesi-dwgindir-3

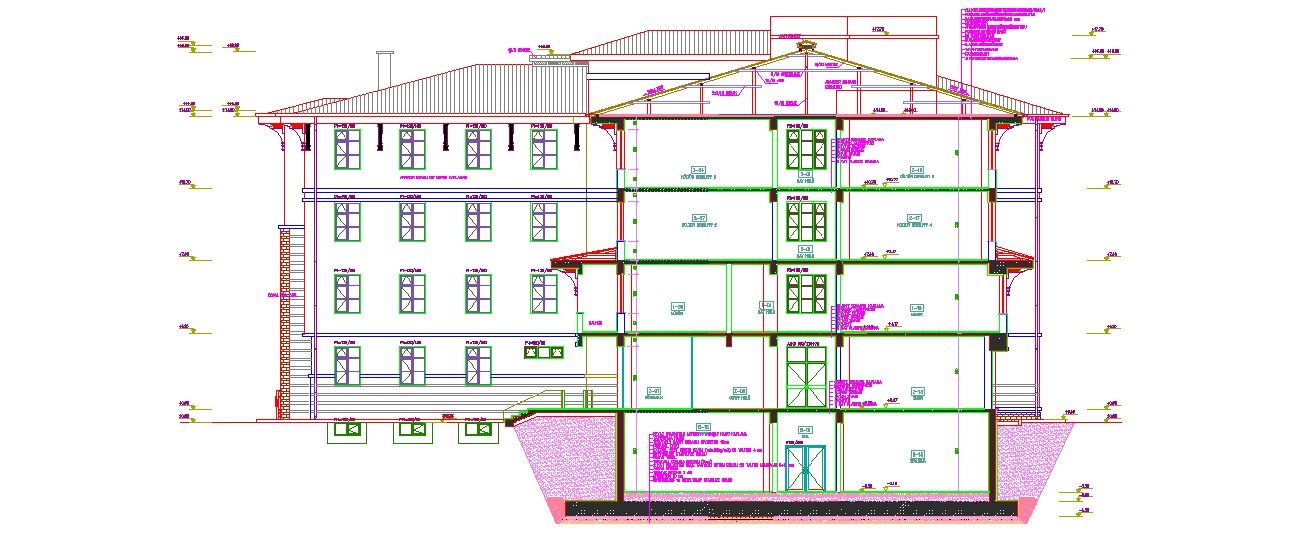

Kesit çizimi yakından görünüş

guzel-sanatlar-lisesi-yapi-projesi-dwgindir-4

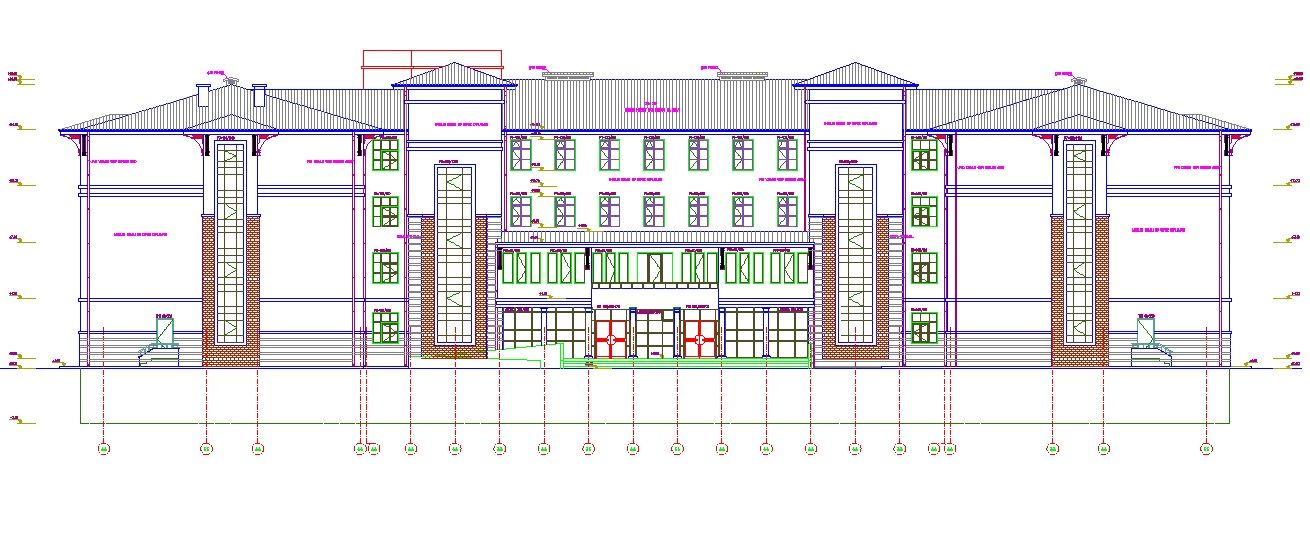

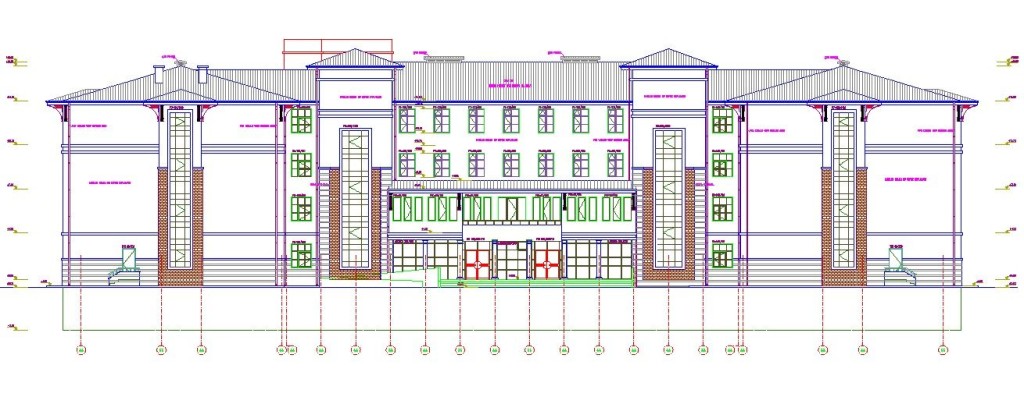

Cephe çizimi yakından görünüş

Autocad Dwg Proje / Çizim Adı : Güzel sanatlar lisesi yapı projesi

Dwg Açıklaması : Proje güzel sanatlar lisesi olarak düşünülüp tasarlanmış bir yapı projesidir.Lise binası bodrum kat+zemin kat+1. kat+2. kat+3. kat olmak üzere toplam 5 kattan oluşmaktadır.

Proje üzerindeki kolonların taramaları yapılmış,ıslak hacimlerin zemin döşemeleri ve tefrişlendirmeleri çizilmiş,duvar ve sıva kalınlıkları,iç ve dış ölçüler,yükseklik kot ölçüleri,pencere ve kapı ölçüleri gösterilmiş,kolon aksları,mekan isimleri ve metrekareleri verilmiş,odaların zemin, tavan ve duvar malzemeleri yazılmıştır.

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmamıştır

Tefriş elemanları : Tefriş elemanları çizimleri var

Kat Planı Sayısı : 6 Kat plan çizimi var

Kesit Sayısı : 2 adet çatı kesit çizimi 2 adet bina kesit çizimi var

Cephe Görünüş Sayısı : 4 Cephe çizimi var

Vaziyet Planı Çizimi : Vaziyet planı çizimi yok

Detay Çizimi : Detay çizimi yok
