Tek katlı ev detayları

tek-katli-ev-detaylari-2

tek-katli-ev-detaylari-3

Autocad Dwg Proje / Çizim Adı : Tek katlı ev detayları

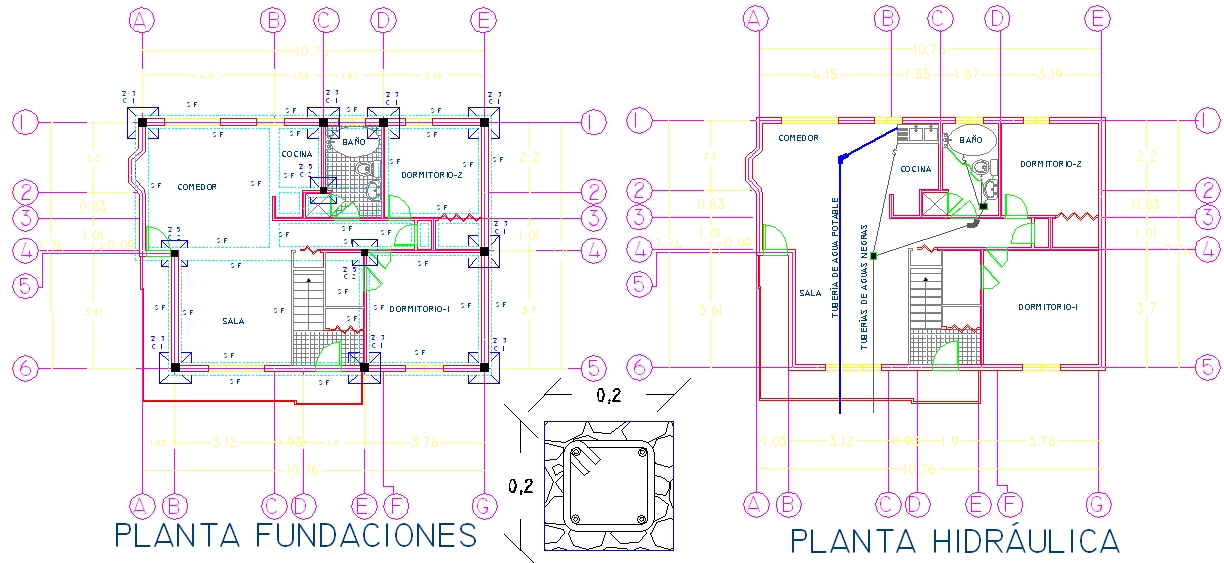

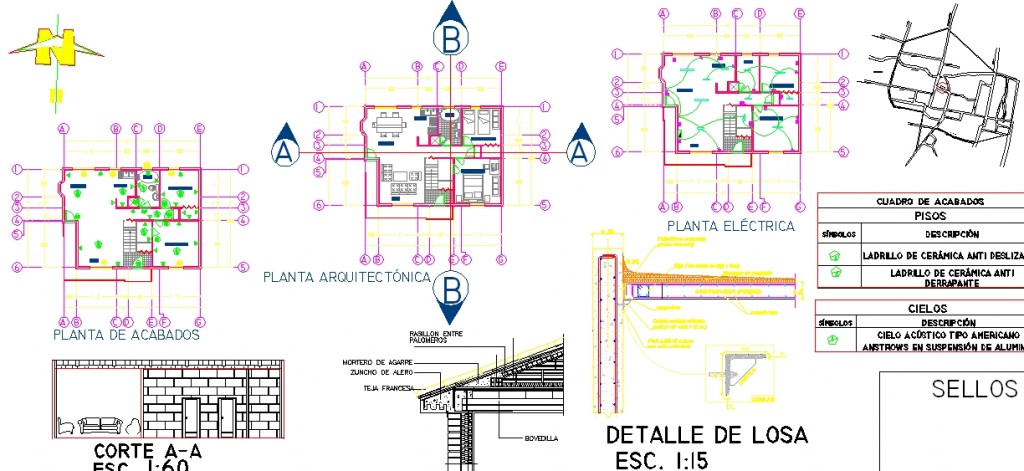

Dwg Açıklaması : Yaklaşık 85 m2, 2+1 müstakil ev projesi ve detay çizimleridir. Dosya içinde temel kalıp planı, kiriş ve döşeme planı, yapısal çatı planı, çarı döşeme planı, hidrolik planı, mimari plan, elektrik planı, tefrişli bitmiş proje planı, iki kesit, iki cephe görünüşü, kesit ve plan olarak 3 noktadan alınmış temel ve duvar detayları, taşıyıcı sistem detay, kesit, plan ve perspektifi, çatı detayı kesiti bulunmaktadır. Proje üzerinde gerekli ölçüler, aks çizimleri, yazı ve sembol gösterimleri, ıslak hacim zemin taramaları gösterilmiştir.

Proje İçerik Dili : İspanyolca

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Tefriş elemanları çizimleri var

Kat Planı Sayısı : Kat planı çizimi var ( detaylar dwg açıklamasında belirtilmiştir )

Kesit Sayısı : 2 Kesit çizimi var

Cephe Görünüş Sayısı : 2 Cephe çizimi var

Vaziyet Planı Çizimi : Vaziyet planı çizimi yok

Detay Çizimi : Detay çizimi var

dwgindir

İndirme linkini görebilmek için lütfen üye olun veya giriş yapın.
