Autocad otel projesi

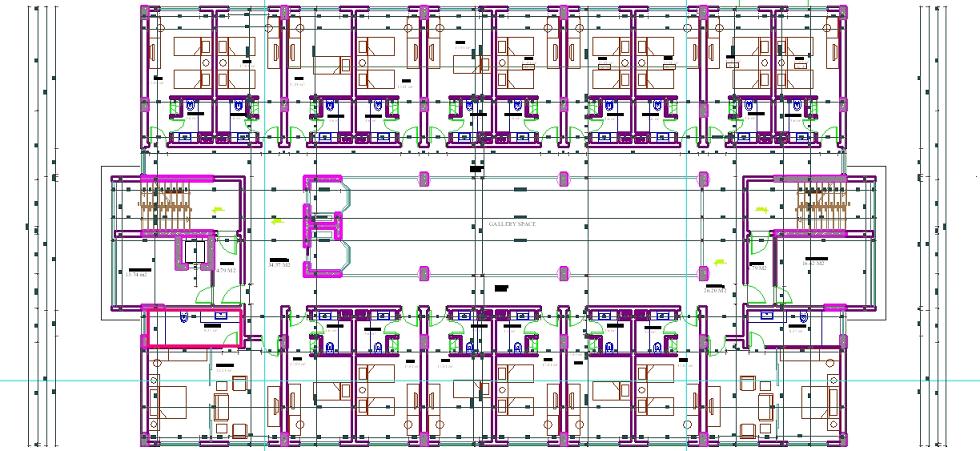

Otel projesi kat planı çizimi yakından görünüş

Otel projesi kat planı çizimi yakından görünüş

Otel projesi kesit çizimi yakından görünüş

Otel projesi kesit çizimi yakından görünüş

Autocad Dwg Proje / Çizim Adı : Autocad otel projesi

Dwg Açıklaması : Tam set mimari otel projesidir.Otel bodrum,zemin + 4 kat ve teras katı olmak üzere 7 kattan oluşmaktadır.

Bodrum katta;servis rampası ile bina dışı ilişiği kurulmuş servis bölümü,laundry (çamaşırhane),personel wc-duş-soyunma alanları,depo ve teknik hacimler,ana mutfak bölümleri servis içinde çözülmüştür.Yine aynı katta müşteriler için fitness salonu,spor salonları,kapalı yüzme havuzu,masaj ve aroma terapi odaları,sauna gibi mekanlar bulunmaktadır.

Zemin katta;ana giriş,resepsiyon ve lobi,satış alanı ve restoran bulunmaktadır.

Birinci katta;tek yataklı ikişer kişilik 4 adet standart oda,tek yataklı birer kişilik 2 adet özel(private)oda,double yataklı iki kişilik 4 adet double oda ve 2 adet suit oda bulunmaktadır.

İkinci ve üçüncü katta;tek yataklı ikişer kişilik 11 adet standart oda,tek yataklı birer kişilik 5 adet özel(private)oda ve 2 adet suit oda bulunmaktadır.

Dördüncü katta;tek yataklı ikişer kişilik 10 adet standart oda ve 5 adet suit oda bulunmaktadır.

Her katta galeri boşluğu,müşteri ve servis çekirdeği,kat odası bulunmaktadır.

Çizimlerde çizgi kalınlıkları kullanılmış,kolon taramaları yapılmış,akslar gösterilmiş,iç-dış ölçülendirmeler ve yükseklik kotları,mekan isimleri verilmiş,gerekli tefrişlendirmeler yapılmıştır.

Proje İçerik Dili : İngilizce – Türkçe karışık

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Otel tefriş elemanları çizimleri var

Kat Planı Sayısı : 7 adet kat plan çizimi var (çatı planı dahil)

Kesit Sayısı : 4 adet otel kesit çizimi var

Cephe Görünüş Sayısı : 4 adet otel cephe çizimi var

Vaziyet Planı Çizimi : 1 adet otel vaziyet planı çizimi var

Detay Çizimi : Otel detay çizimi yok
