Sosyal park peyzaj projesi

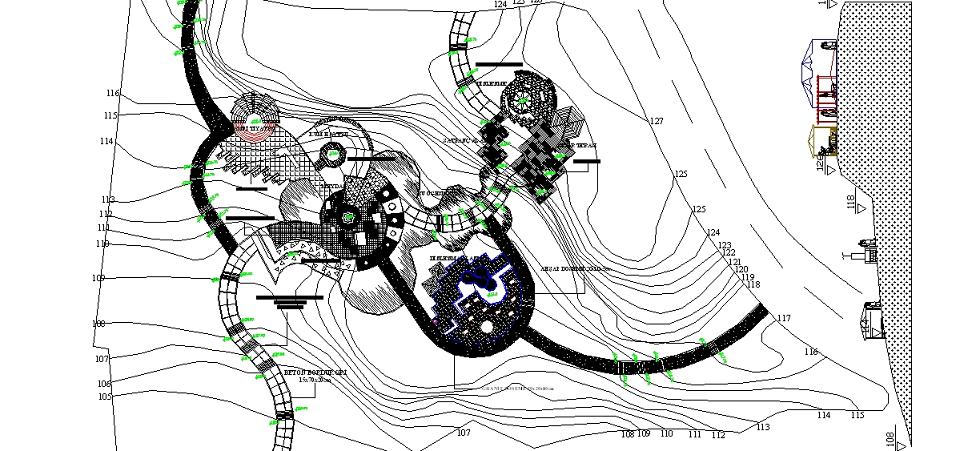

Sosyal park peyzaj projesi vaziyet planı yakından görünüş

Sosyal park peyzaj projesi vaziyet planı yakından görünüş

Autocad Dwg Proje / Çizim Adı : Sosyal park peyzaj projesi

Dwg Açıklaması : Eğimli bir arazide bulunan kentsel,sosyal park alanı içinde;havuzlu bir meydan,bu meydana bağlı dinlenme alanı,çocuklar için kum havuzu,amfi tiyatro,satranç oyun alanı,dinlenme alanı ve seyir terası alanı bulunmaktadır.Meydandan başlayarak aşağı kotlara inen göl ve bitki gösteri alanları ile süslenmiş meydanın birde süs havuzu bulunmaktadır.

Proje 1 adet yapısal tasarım paftası ve 1 adet detay paftasından oluşmaktadır.Çizimlerde yükseklik kotları verilmiş,tüm zeminlerin taramaları yapılmış,malzeme isimleri ve ebatları belirtilmiştir.

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Park tefriş elemanları çizimleri var

Kesit Sayısı : 2 adet sosyal park kesit çizimi var

Cephe Görünüş Sayısı : Sosyal park cephe çizimi yok

Vaziyet Planı Çizimi : 1 adet kentsel park vaziyet planı çizimi var

Detay Çizimi : 1 adet park projesi detay çizimi paftası var

dwgindir
