Autocad proje çerçeveleri

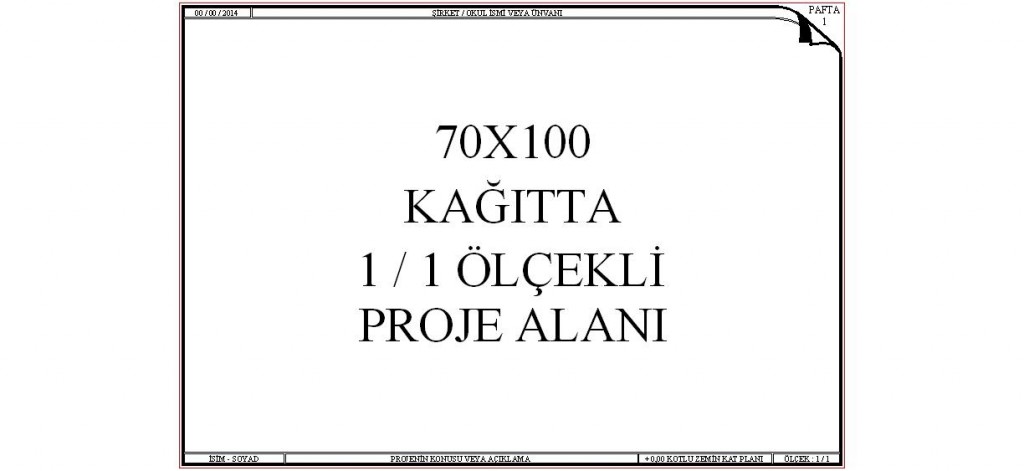

70x100 Hazır çerçeve yakından görünüş

70×100 Hazır çerçeve yakından görünüş

Autocad Dwg Proje / Çizim Adı : Autocad proje çerçeveleri

Dwg Açıklaması : 70×100 çıktılar için hazırlanmış 13 adet ölçekli çerçeve çizimleridir.Çıktı alınmak istenen ölçeğe ait hazır çerçeve içine çizim veya proje yerleştirilerek görsel açıdan zenginleştirilmiş çıktılar alınır.Her türlü çizimin kolaylıkla çerçeve içine yerleştirilmesinden sonra çıktıların belli bir düzen ve boyda hazırlanıp sunulmasına olanak sağlayan hazır paftaların en önemli özelliği ise;her paftanın sağ üst köşesinde,3 boyutlu olarak kıvrılmış kağıt efekti bulunmasıdır.Bu çerçeveler ile alınan çıktılar,çıktıya bakan kişide,paftanın numarasını göstermek için kağıdın köşesinin kıvrıldığı hissini uyandırır.

Çerçevede bırakılmış boş yazı alanları ise;pafta numarası alanı,tarih alanı,şirket ünvanı veya okul ismi alanı,isim soyad alanı,proje konusu veya açıklama alanı,plan veya kesit yazısı alanı,ölçek alanı.

Her çerçevenin yazıları,çizgi kalınlıkları,3 boyutlu efektlerde kullanılmış taramaları,çerçeve çizgileri ayrı ayrı layer’larda hazırlanmıştır.Bu sayede tek bir tıklama işlemi ile her ölçekteki çerçevenin ayarları kolayca özelleştirilebilir.

Dosya içinde bulunan,70×100 kağıt ebatına göre hazırlanmış çerçevelerin ölçekleri ise;

1/1 ölçekli çıktı çerçevesi

1/2 ölçekli çıktı çerçevesi

1/5 ölçekli çıktı çerçevesi

1/10 ölçekli çıktı çerçevesi

1/20 ölçekli çıktı çerçevesi

1/50 ölçekli çıktı çerçevesi

1/100 ölçekli çıktı çerçevesi

1/200 ölçekli çıktı çerçevesi

1/500 ölçekli çıktı çerçevesi

1/1,000 ölçekli çıktı çerçevesi

1/2,000 ölçekli çıktı çerçevesi

1/5,000 ölçekli çıktı çerçevesi

1/10,000 ölçekli çıktı çerçevesi

Proje İçerik Dili : Türkçe

Dosya Uzantısı : dwg

Autocad Versiyonu : Autocad 2007

Çizgi Kalınlıkları : Projede çizgi kalınlıkları kullanılmıştır

Tefriş elemanları : Tefriş elemanları çizimleri var

Pafta Sayısı : 13 adet 70×100 hazır çıktı çerçevesi var
